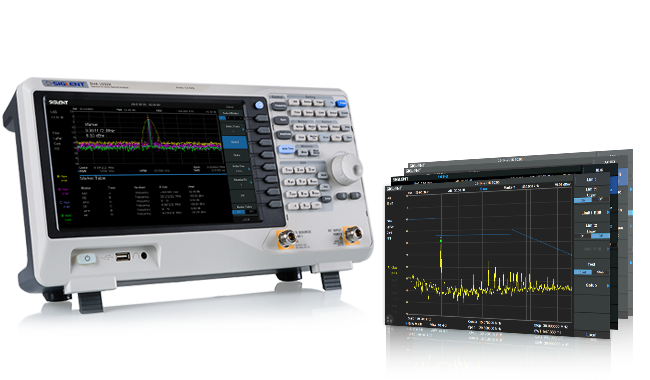

SIGLENT SSA3032X-E 9kHz~3.2GHz频谱分析仪

更新时间:2022-04-01

次数:192

厂商性质:经销商

产品型号:SSA3032X-E 精度 0.7 dB

简要描述:
SIGLENT SSA3032X-E 9kHz~3.2GHz频谱分析仪
频率范围从9 kHz ~ 3.2 GHz
显示平均噪声电平 DANL -161 dBm/Hz (典型值)
相位噪声< -98 dBc/Hz(1 GHz,偏移 10 kHz,典型值)
全幅度精度<0.7 dB
最小分辨率带宽(RBW)1 Hz
品牌SIGLENT/鼎阳产地类别国产
覆盖频率9kHz-3.2GHzMHz应用领域电子

SIGLENT SSA3032X-E 9kHz~3.2GHz频谱分析仪

频率范围从9 kHz ~ 3.2 GHz

显示平均噪声电平 DANL -161 dBm/Hz (典型值)

相位噪声< -98 dBc/Hz1 GHz,偏移 10 kHz,典型值)

全幅度精度<0.7 dB

最小分辨率带宽(RBW1 Hz

性能优异的经济型频谱分析仪

SSA3000X是鼎阳科技历时三年打造的产品,采用成熟的射频和数字中频处理技术,功能多样,性能出色,体积小巧,操作便捷,各项指标均达到了同类产品的水平,是一款性能优异的经济型频谱分析仪。

· 带宽9 kHz 2.1GHz/3.2 GHz,最小分辨率带宽1Hz

· 显示平均噪声电平低于-161 dBm/Hz,全幅度精度优于0.7 dB

· 标配前置放大器,远程控制指令集,EasySpectrum上位机软件

· 选配跟踪信号源,传输响应,驻波比测量,信号功率测量,EMI预兼容测试




低成本的EMI预兼容测试方案

EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持,包括:

· 测试补偿Correction,针对探头,天线,LISN,电缆的频响补偿功能

· 限制线判断Limit,加载EMI国际标准限制线,或用户自定义限制线

· 符合CISPR 16EMI滤波器和准峰值检波器,可配置准峰值的测量驻留时间

· 提供SRF5030T近场探头套装,针对空间辐射,线缆,  PCB等查找干扰源

· 提供SEM5040A人工电源网络,适用于单相设备传导骚扰电压测量

· EasySpectrum上位机软件,支持完整的EMI预兼容测试自动化实施流程

· 上位机软件也支持全流程的文件配置,方便工程管理




驻波比和传输响应测量

SSA3000X可作为网络分析仪使用:

· 配合跟踪信号源,可测量滤波器传输响应,线缆插损

· 配合跟踪信号源和外置定向耦合器(RB3X20),可测量天线和电缆驻波比VSWR,回波损耗Return Loss




信号功率测量:精确

具备丰富的无线通信信号功率测量功能:

· 信道功率 (CHP, Channel Power)

· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)

· 占用带宽 (OBW, Occupied Bandwidth)

· 时域功率 (T-Power, Time Domain Power)

· 三阶交调分析 (TOI, Third-Order Intercept)

· 频谱监测瀑布图 (Spectrum Monitor)




规格参数


测量频率范围

SSA3032X9 kHz~3.2 GHz


SSA3021X9 kHz~2.1 GHz


SSA3032X-E9 kHz~3.2 GHz


分辨率带宽

SSA3032X1 Hz~1 MHz

SSA3021X

1 Hz~1 MHz

SSA3032X-E

10 Hz~1 MHz


显示平均噪声电平

SSA3032X~161 dBm/Hz,归一化典型值


SSA3021X~161 dBm/Hz,归一化典型值


SSA3032X-E~158 dBm/Hz


相位噪声

<-98   dBc/Hz@1 GHz10 kHz offset,典型值

跟踪源

SSA3032X100 kHz~3.2   GHz

SSA3021X

100 kHz~2.1 GHz

SSA3032X-E

100 kHz~3.2 GHz


全幅度精度

SSA3032X< 0.7 dB

SSA3021X

< 0.7 dB

SSA3032X-E

< 0.9 dB


标配功能

前置放大器

选配功能

TG测量软件


高级测量套件


EMI测量选件


反射测量选件


显示

10.1 英寸(1024x600)显示屏

型号

频率范围

分辨率带宽

相位噪声

显示平均噪声电平

SSA3032X-E

9 kHz ~ 3.2 GHz

10 Hz~1 MHz

<-98 dBc/Hz@1 GHz10 kHz offset

-158 dBm/Hz,归一化典型值

SIGLENT SSA3032X-E 9kHz~3.2GHz频谱分析仪
